دانلود پاورپوینت سازه ICF

پاورپوینت سازه ICF

سازه ICF



این فایل به صورت پاورپوینت و شامل ۶۴ اسلاید می باشد.

گوشه ای از مطلب:

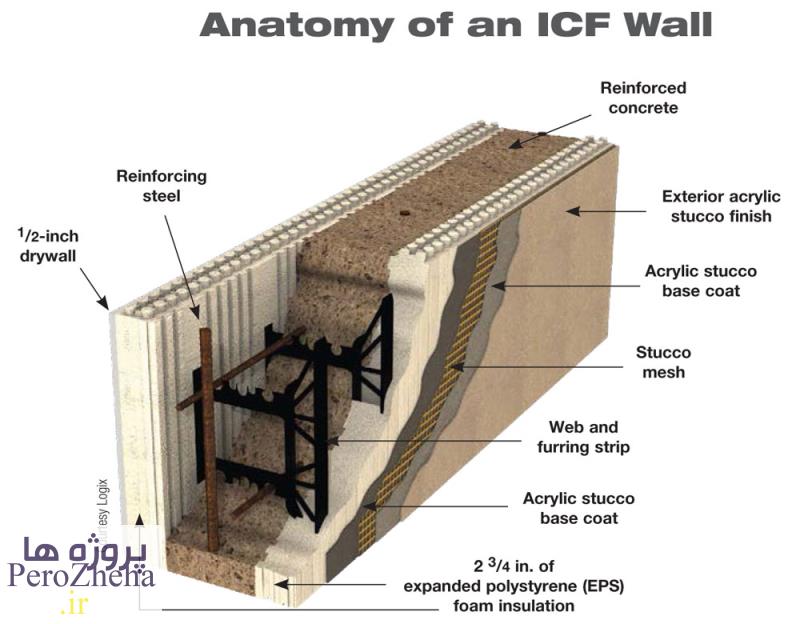

سیستم ICF یک سیستم نوین قالب بندی و عایق کاری ساختمان بوده و ساختمان مورد نظر، بسته به طرح و محل اجرا و سایر نیازهای آیین نامه های محلی، از نظر سازه ای محاسبه و طراحی می شود و میزان آرماتور مورد نیاز و سایر موارد محاسباتی ارائه می گردد. مبنای سیستم استفاده از دو لایه قالب عایق در دو طرف و بتن ریزی سازه‌ای فی مابین آنها پس از عملیات آرماتور بندی می باشد. سیستم سازه ای حاصل از این روش اجرایی نیز به مانند بسیاری دیگر از سیستمهای اجرایی متداول در ایران و جهان دیوارهای باربر برشی بتن مسلح می‌باشد.

به دلیل آرماتوربندی در کارخانه، اجرای دیتایلهای خاص آرماتور بندی در کارگاه، محدودیتها و دشواریهای خاص خود را دارد. آرماتور بندی علی الخصوص در اتصال گوشه ها و دیوارهای متعامد و همچنین در محل اتصال دو پانل به یکدیگر بسیار دشوار است. آرماتور بندی در کارخانه، این قالبها را بسیار حجیم کرده و هزینه حمل را برای مسافتهای دور تر بسیار بالا می برد. با توجه به سایز و وزن پانلها، حمل و نقل و نصب آنها در کارگاه ساده نبوده و برای فرستادن آنها به طبقات بالاتر نیاز به جرثقیل وجود دارد.

جهت اجرای پارتیشن در ابتدا ناودانی از ورق خم خورده در امتداد دیوار طبق طرح معماری توسط تفنگ هیلتی محکم میشود. درزیر سقف نیزدر امتداد شاقولی ناودانی کف ، یک عدد پروفیل نبشی از ورق خم خورده توسط پیچ به نوارهای فلزی روی المان سقف محکم میشود. سپس المان پارتیشن در محل ناودانی کف روی آن قرار گرفته و در بالا به نبشی زیر سقف تکیه مینماید ودر نهایت توسط پیچ خودکار نوارهای فلزی روی پارتیشن و زیرسقف بهم دوخته میشوند.

این فایل شامل:

معرفی سازه

انواع ICF از نظر قالب بندی

سیستم های افقی

مزایا

معایب

سیستم های عمودی

معایب سیستم عمودی

مزایای سیستم عمودی

سیستم های پانلی ICF

مزایای سیستم پانلی

معایب سیستم پانلی

اجزای سیستم ICF مسطح

ابعاد قالب دیوار

نحوه میلگرد گذاری

مقطه و نمای قالب

قالب دیوار سوپر پانل

قالب سقف سیستم

دیوار پارتیشن با سیستم ICF پانلی

دتایل ها

مراحل اجرای سازه دیوار باربر

مراحل اجرای سقف

جزئیات اتصال سقف

جزئیات اتصال دیوارها

بازشوها

جزئیات میلگردگذاری

جزئیات اتصال تیر

مشخصات فنی مصالح مورد استفاده

مصالح قالب ها

مصالح سیستم سازه

بتن

فولاد

مقاطع با فولاد گالوانیزه

آیین نامه های مورد استفاده

نقاط قوت

نقاط ضعف

۸۰۰۰تومان – خرید
